| 品牌：上海锦玟 | 是否进口：否 | 产地：上海 |
| 加工定制：否 | 型号：JW-SFD-2 | 类型：压盖型冷冻干燥机 |
| 功率：3000Ww | 尺寸：800*1000*1700mmmm | 重量：300kgkg |
| 适用范围：医用药品、化工制药、美容化妆品、冻干粉针 |

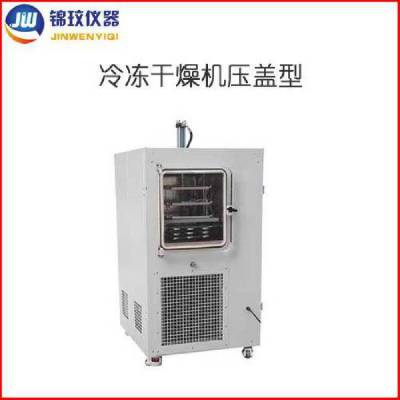

上海锦玟仪器设备有限公司供应普通型、压盖型、多歧管普通型、多歧管压盖型、T型架、原位型等系列真空冷冻干燥机。锦玟
真空冷冻干燥机压盖型适用于医用药品、化工制药、美容化妆品、冻干粉针等西林瓶***压塞冻干加工，该系列机型具备搁板加热
和可编程功能，可查看冻干曲线，方便用户观察物料的冻干过程。
1.原位预冻干燥；
2.硅油加热，控温精度高，搁板温差≤1℃,干燥效果均匀；
3.搁板温度可调、可控生产工艺；
4.可储存14个程序，每个程序可设30段，冷冻干燥机在运行过程中可修改程序参数，并记录***后的干燥曲线；
5.由于干燥室与冷阱为分体结构，捕水能力强，干燥时间短；
6.触摸屏操作，PID控制，可设置开机密码，显示干燥曲线；
7.方形托盘不易变形，易于操作，便于清洗；
8.配置充气阀，可充干燥惰性气体；
9.干燥室采用高透光无色透明有机玻璃门，在操作过程中能清晰观察物料的变化过程
10.可选配PLC控制系统以及上位机软件实现远程控制。
锦玟小型真空冷冻干燥机 JW-SFD-2压盖型 技术参数：
型号 | JW-SFD-2压盖型 | 备注 |
机械性能 | ||
板层有效面积 | 0.2㎡ | |
冷阱凝冰能力 | 3kg | |
***温度 | ≦-70℃ | |
冷凝器降温速率 从+20℃到-40℃ | ≦15分钟 | |
板层温度范围 | -50~+80℃ | |
板层冷却速率 从+20℃到-40℃ | ≦60分钟（空载） | |
板层升温速率 从-40℃到+20℃ | ≦60分钟（空载） | |
抽气速率： 从大气压抽至10pa | ≦15分钟 | |
冻干箱极限真空 | ≦5pa | |
操作界面 | 手动+半自动+自动 | |
界面操作实现 | 各功能一键式操作 | |
装瓶能力（约） | OD 16mm 770支 | |
OD 22mm 400支 | ||
盘装液体 | Max 3L | |
冻干箱 | ||
材料 | ANSI 304不锈钢 | |
板层 | 2（可用）+1（辐射板） | |
板层尺寸 | 280（宽）*360（深）*20（厚） | 板层间距和板层尺寸可根据客户要求调整 |
板层间距 | 70mm | |
板层***温度 | -55℃ | |
隔板控温 | 真空状态下，在满足后箱冷阱捕水的条件下，可实现隔板温度恒定控温在客户设定的温度。 | |
温度均匀性 | ±1℃ | |
表面粗糙度 | Ra≤0.5 μm | |
板层平整度 | ≤± 0.5 mm / m2 | |
板层结构形式 | 上下表面均无焊点的内焊法 | |
冻干箱门 | 高透光亚克力50mm | |
锁门方式 | 手动锁门 | |
冷阱 | ||
材料 | ANSI 304不锈钢 | |
盘管形式 | 内置于冷阱 | |
冷阱***温度 | -70℃ | |
除霜方式 | 常温自然化霜 | |
加热系统 | ||
循环泵 | 德国威乐WILO | |
导热油 | 美国道康宁5cs低粘度硅油 | |
电加热 | 1kw | |
板式换热器 | 瑞典阿法拉伐技术 | |
加热速率 | 1℃/min | |
真空系统 | ||
真空泵 | 浙江谭氏2XZ-4C 或者 德国莱宝D16C | 真空泵外置 |
真空泵泵头阀 | 宁波捷柯达高真空截止阀 | |
真空探头 | 济宁ZJ-52T | |
抽速 | 4 L/S | |
功率 | 0.55KW | |
接口 | KF25 | |
连接管 | KF25真空不锈钢波纹管 | |
制冷系统 | ||
制冷方式 | 复叠式制冷 | |
制冷剂 | 一元R404a,二元R23 | |
冷却方式 | 风冷 | |
压缩机 | 法国泰康1HP*2台 | |
油分 | 美国ALCO | |
干燥过滤器 | 丹麦DANFOSS | |
压力控制器 | 丹麦DANFOSS | |
电磁阀 | 意大利CASTEL | |
电控系统 | ||
触摸屏 | 台达DOP-B 7寸高彩人机界面 | |
控制系统 | YLLD820 | |
电器元件 | 施耐德、正泰等 | |
压塞方式 | 液压上压塞(压盖型） | |
尺寸和重量 | ||
整机结构 | 真空泵外置 | |
冻干机尺寸 | 800*1000*1700mm | |
重量（约） | 300kg | |
电力供应 | ||
电压 | 220VAC 50HZ | |
装机功率 | 3KW | 实际功耗小于3kw |
环境温度 | 5~25℃ | |
