| 品牌：上海锦玟 | 是否进口：否 | 产地：上海 |
| 加工定制：否 | 型号：JW-SFD-15PLC | 类型：真空冷冻干燥机 |
| 功率：11000Ww | 尺寸：1600*1250*1800mmmm | 重量：700kgkg |
| 适用范围：医用药品、化工制药、美容化妆品、冻干粉针 |

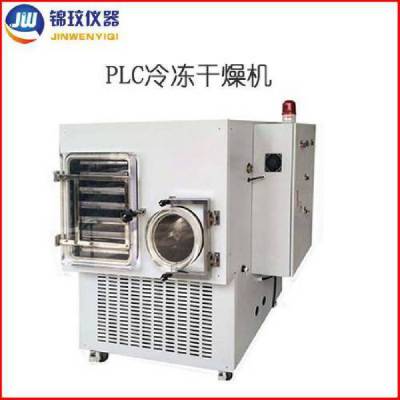

上海锦玟仪器设备有限公司供应普通型、压盖型、多歧管普通型、多歧管压盖型、T型架、原位型等系列真空冷冻干燥机。原位
冷冻干燥机JW-SFD-15PLC采用PLC系统，可***工艺的可靠性和可重复性，同时使该设备符合cGMP规范。代替了传统中试型冻
干机所采用的微处理处理器，并简化了小型冻干机的繁琐操作，防止物料的污染，加速物料水分升华。
1原位预冻干燥；
2.硅油加热，控温精度高，搁板温差≤1℃,干燥效果均匀；
3.搁板温度可调、可控生产工艺；
4.可储存N个程序，每个程序可设24段，冷冻干燥机在运行过程中可修改程序参数，并在线记录真空干燥曲线及数据；可记录所有操作痕迹；
5.由于干燥室与冷阱为分体结构，捕水能力强，干燥时间短；
6.电脑操作，PID控制，可设置开机密码，显示干燥曲线；
7.方形托盘不易变形，易于操作，便于清洗；
8.配置充气阀，可充干燥惰性气体；
9.干燥室采用高透光无色透明有机玻璃门，在操作过程中能清晰观察物料的变化过程
10.在有网络的条件下可远程控制操作设定；
技术***：
1.符合FDA欧盟标准，电子签名，多组密码；
2.自动、手动在任何节点任意切换；
3.系统操作可在无菌室、机房、冻干控制室进行，并且相互具有互锁功能，避免误操作；
4.友善的人机界面具有各种部件、阀门工作状态及温度、真空度参数显示；
5.“配方管理”可设置无数条冻干工艺曲线；
7.“冷冻干燥”自动过程有阶段显示功能，并可任意跳段；
8.“冷冻干燥”过程中可对配方进行随时调整；
9.具有数据、曲线两种记录功能，可根据批号随时调用或打印；
10.可存储无数条数据、曲线记录；
11.各个真空度、温度曲线由多种颜色显示，并可任意设置“显示”或“隐藏”；
12.“冷冻干燥”完成后，可将“工艺配方”、“数据曲线”、“历史记录”、“操作记录”、“报警记录”等原始记录一起打印，可作为批产品的详细批记录进行保存
锦玟生产 原位冷冻干燥机JW-SFD-15PLC技术参数：
型号 | JW-SFD-15PLC | 备注 |
机械性能 | ||
板层有效面积 | 1.5㎡ | |
冷阱凝冰能力 | 24kg | |
zui低温度 | ≦-70℃ | |
冷凝器降温速率 从+20℃到-40℃ | ≦15分钟 | |
板层温度范围 | -50~+80℃ | |
板层冷却速率 从+20℃到-40℃ | ≦60分钟（空载） | |
板层升温速率 从-40℃到+20℃ | ≦60分钟（空载） | |
抽气速率： 从大气压抽至10pa | ≦15分钟 | 空载 |
冻干箱极限真空 | ≦5pa | 空载 |
操作界面 | 手动+半自动+自动 | |
界面操作实现 | 各功能一键式操作 | |
装瓶能力（约） | OD 16mm 5772支 | |
OD 22mm 3078支 | ||
盘装液体 | Max 24L | |
冻干箱 | ||
材料 | ANSI 304 | |
板层 | 6（可用）+1（辐射板） | |
板层尺寸 | 420（宽）*600（深）*20（厚） | |
板层间距 | 70mm | |
板层zui低温度 | -55℃ | |
隔板控温 | 真空状态下，在满足后箱冷阱捕水的条件下，可实现隔板温度恒定控温在客户设定的温度。 | |
温度均匀性 | ±1℃ | |
表面粗糙度 | Ra≤0.5 μm | |
板层平整度 | ≤± 0.5 mm / m2 | |
板层结构形式 | 上下表面均无焊点的内焊法 | |
冻干箱门 | 高透光亚克力 | |
锁门方式 | 手动锁门 | |
冷阱 | ||
材料 | ANSI 304 | |
盘管形式 | 外置于冷阱 | |
冷阱zui低温度 | ≦-70℃ | |
除霜方式 | 电加热辅助+常温化霜 | |
冷阱门 | 高透光亚克力 | |
锁门方式 | 手动锁门 | |
加热系统 | ||
电加热 | 3kw | |
板式换热器 | 瑞典阿法拉伐技术 | |
加热速率 | 1℃/min | |
真空泵抽速 | ~15L/min | |
真空泵功率 | 1.5KW | |
真空泵接口 | KF40 | |
连接管 | KF40真空不锈钢波纹管 | |
制冷系统 | ||
制冷方式 | 复叠式制冷 | |
制冷剂 | 一元R404a,二元R23 | |
冷却方式 | 风冷 | |
电控系统 | ||
电脑 | 联想LENOVO | 预装上位机软件 |
控制系统 | 上海锦玟JW-HOS-V1 | |
主要电器元件 | 法国 施耐德 | |
尺寸和重量 | ||
整机结构 | 真空泵外置 | |
冻干机参考尺寸 | 1600*1250*1800mm | |
重量（约） | 700kg | |
电力供应 | ||
电压 | 三相380VAC 50HZ | |
装机功率 | 11KW | 实际功耗<8kw |
环境温度 | 5~25℃ | |
