| 品牌：上海锦玟 | 是否进口：否 | 产地：上海 |
| 加工定制：否 | 型号：JW-SFD-20 | 类型：真空冷冻干燥机 |
| 功率：15000Ww | 尺寸：1750*1500*1850mmmm | 重量：1200kgkg |
| 适用范围：医用药品、化工制药、美容化妆品、冻干粉针 |

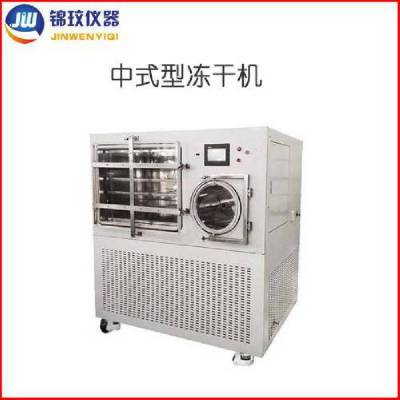

上海锦玟仪器设备有限公司供应普通型、压盖型、多歧管普通型、多歧管压盖型、T型架、原位型等系列真空冷冻干燥机。中试型
冷冻干燥机JW-SFD-20适合于样品的冻干试验、中试阶段及小批量冻干生产，解决既要满足小型生产，又可以减低实验***这个问
题。该机型具备搁板加热功能，采用PID调节（也可选配PLC控制系统），***控温，人机界面采用大屏幕液晶屏，以曲线和数据的
方式，同时提供给用户有关冻干进程的更多信息，可配有上位机通讯接口。应用于药品、生物制品、化工及食品工业。对热敏性物质
如***、疫苗、血液制品、酶激素及其他生物组织，冻干技术非常适用。
1.预冻干燥在原位进行，减少干燥过程的繁锁操作，实现了自动化；
2.中试型冷冻干燥机内设观察窗，干燥过程直观。
3. 触摸屏液晶显示，PID智能调节，以曲线和数据的方式显示干燥过程，并提供给用户有关于干燥过程的更多信息。
4.自复叠制冷技术，进口品牌压缩机保障了设备运行低噪音、大制冷量和大捕水能力，减少冷冻干燥时间.
5.采用方形不锈钢厚搁板不易变形，易于操作，便于清洗。
6.冷冻干燥室采用高透光无色透明有机玻璃门，在操作过程中能清晰观察物料的变化过程。
7.冷阱和工作面为***不锈钢，防腐蚀易清洁。
8.搁板以硅油为媒介，温度误差≤1℃，干燥效果均匀；
9.搁板温度可调、可控、可摸索中试和生产工艺；
10. 配置充气阀，可充干燥惰性气体；
11.可选配共晶点测试装置，可选配自动压塞装置；
12.可选配温度记录仪
13.机身采用***不锈钢，***且不容易生锈；
14.机身面板采用可拆卸安装，便于用户维护保养。
上海锦玟生产 中试型冷冻干燥机JW-SFD-20技术参数：
冻干机型号 | JW-SFD-20 | 备注 |
机械性能 | ||
板层有效面积 | 2.16㎡ | |
冷阱凝冰能力 | 30kg | |
zui低温度 | ≦-70℃ | |
冷凝器降温速率：从+20℃到-40℃ | ≦15分钟 | |
板层温度范围 | -50~+80℃ | |
板层冷却速率：从+20℃到-40℃ | ≦60分钟（空载） | |
板层升温速率：从-40℃到+20℃ | ≦60分钟（空载） | |
抽气速率：从大气压抽至10pa | ≦15分钟 | |
冻干箱极限真空 | ≦5pa | |
操作界面 | 手动+半自动+自动 | |
界面操作实现 | 各功能一键式操作 | |
装瓶能力（约） | OD 16mm 7656支 | |
OD 22mm 4032支 | ||
盘装液体 | Max 30L | |
冻干箱 | ||
材料 | ANSI 304不锈钢 | |
板层 | 6（可用）+1（辐射板） | |
板层尺寸 | 450（宽）*800（深）*20（厚） | 板层间距和板层尺寸 可根据客户要求调整 |
板层间距 | 70mm | |
板层zui低温度 | -55℃ | |
隔板控温 | 真空状态下，在满足后箱冷阱捕水的条件下，可实现隔板温度恒定控温在客户设定的温度 | |
温度均匀性 | ±1℃ | |
表面粗糙度 | Ra≤0.5 μm | |
板层平整度 | ≤± 0.5 mm / m2 | |
板层结构形式 | 上下表面均无焊点的内焊法 | |
冻干箱门 | 高透光亚克力50mm | |
锁门方式 | 手动锁门 | |
冷阱 | ||
材料 | ANSI 304 | |
盘管形式 | 外置于冷阱 | |
冷阱zui低温度 | -70℃ | |
除霜方式 | 电加热辅助+常温化霜 | |
冷阱门 | 高透光亚克力 | |
锁门方式 | 手动锁门 | |
加热系统 | ||
循环泵 | 德国威乐WILO | |
导热油 | 美国道康宁5cs低粘度硅油 | |
电加热 | 4kw | |
板式换热器 | 瑞典阿法拉伐技术 | |
加热速率 | 1℃/min | |
真空系统 | ||
真空泵 | 浙江谭氏2XZ-15C 或者日本爱发科VDN401 或者德国莱宝D40C | |
真空泵泵头阀 | 宁波捷柯达高真空截止阀 | |
真空探头 | 济宁ZJ-52T | |
真空泵抽速 | ~15L/min | |
真空泵功率 | 1.5KW | |
真空泵接口 | KF40 | |
连接管 | KF40真空不锈钢波纹管 | |
制冷系统 | ||
制冷方式 | 二元复叠制冷系统 | |
制冷剂 | R404a+R23环保冷媒 | |
冷却方式 | 风冷 | |
压缩机 | 法国泰康6HP*2台 | |
冷凝器 | 风冷翅片式 | |
油分 | 美国艾柯 | |
过滤器 | 丹麦丹佛斯 | |
制冷阀 | 意大利卡士妥 | |
压力控制器 | 丹麦丹佛斯 | |
电控系统 | ||
触摸屏 | 台达DOP-B 7寸高彩人机界面 | |
控制系统 | YLLD820 | |
电器元件 | 施耐德、正泰等 | |
尺寸和重量 | ||
整机结构 | 真空泵外置 | |
冻干机尺寸 | 1750*1500*1850mm | |
重量（约） | 1200kg | |
电力供应 | ||
电压 | 380VAC 50HZ | |
装机功率 | 15KW | 实际功耗<15kw |
环境温度 | 5~25℃ | |
